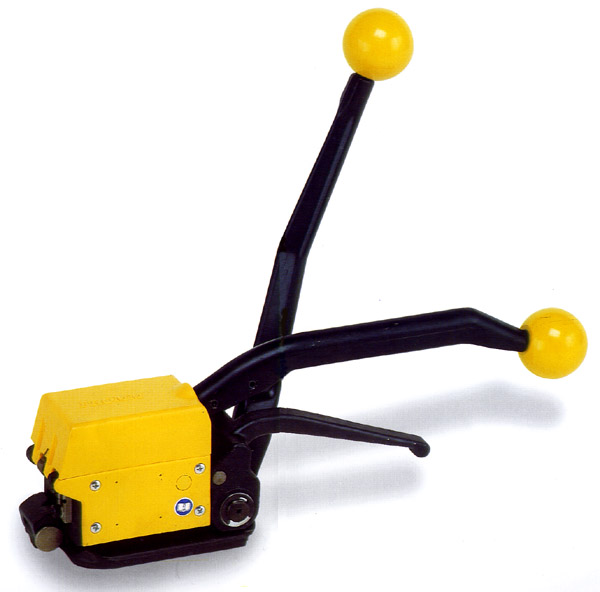

클립이
필요없는 수동식 철밴드 결속기 |
 △ Model :
A332 / A333 |
|
|
△ 노클립결속
: 노클립결속(Sealless joint)은
결속
효율면에서 일반적으로 별도의 클립을
사용한
체결보다 매우 견고하며 결속력이
훨씬
우수하다. |
적용 : 모든 산업 현장에서의
표준, 수직, 수평작업 등 범용으로
사용하기에 이상적인 포장결속기
특징
→조절 : 절단 및 결속
깊이의 조절이 매우 용이
→ 작동이 쉽고 효율적이며 성능우수
→
10%이상의 원가절감효과
→ 평면작업에 적합한 결속기
|
|
모델명 |
A332 |
A333 |
적용
밴드 재질 |
Uniflex
regular duty max.
850 N/mm2/123'000psi |
Uniflex
regular duty max.
850 N/mm2/123'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
9.5-13.0mm/3/8-1/2"
0.38-0.50mm/.015-.020" |
12.7-20.0mm/1/2-3/4"
0.38-0.50mm/.015-.023" |
제품
중량 |
3.3kg/7.3
Ibs Normal-version
3.7kg/8.1
Ibs TW-version |
3.9kg/8.6
Ibs Normal-version
4.3kg/9.5
Ibs TW-version |
평균
결속 강도 |
약 80% |
약 80% |
TW-version
가능 |
Torque
wrench tensioning system |
Torque
wrench tensioning system |
보조걸이장치(선택사양) |
수평작업에
적합한 Bolt와 grip ball ;
별도
주문에 위해 공급
|
수평작업에
적합한 Bolt와 grip ball
:
별도 주문에 위해 공급
수직작업에
적합한 보조걸이장치(Suspension
backet);별도 주문에 의해 공급
|
|
|
|
▼

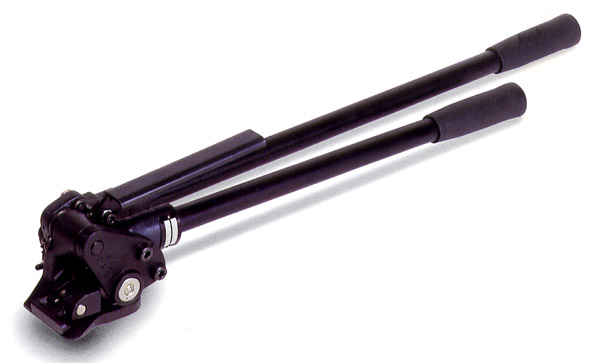

수동 푸쉬타입 철밴드 조임/결속기 |
|
 |
적용
밴드 재질 |
Uniflex
and Ultraflex max.
1100
N/mm2/160'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
19.0-32.0mm/3/4-11/4"
0.63-1.00mm/.025-.040" |
제품
중량 |
4.0kg/8.8Ibs |
결속 |
겹침결속 |
결속작업 |
A412
결속기와 같이사용
|
|
|
△ Model : A402 (조임기) |
|
|
|
적용
밴드 재질 |
Uniflex
and Ultraflex max.
1100
N/mm2/160'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
19.0-32.0mm/3/4-11/4"
0.63-1.00mm/.025-.040" |
제품
중량 |
3.4kg/7.4Ibs |
결속 |
겹침결속 |
|
이음매 모양
|
이중 찝힘 결속
|
결속작업 |
A402
조임기와 같이사용
|
|

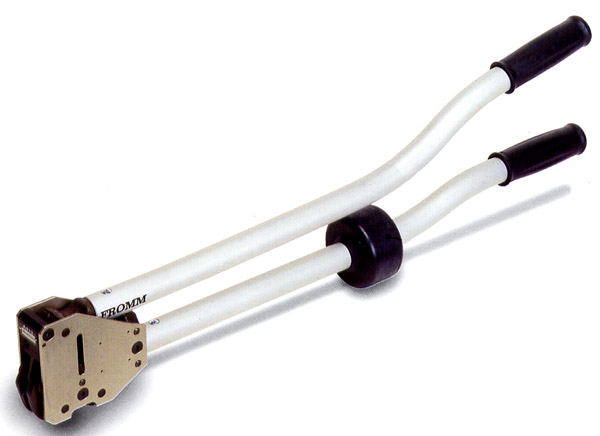

△ Model : A412 (결속기) |
|
|
|
▼

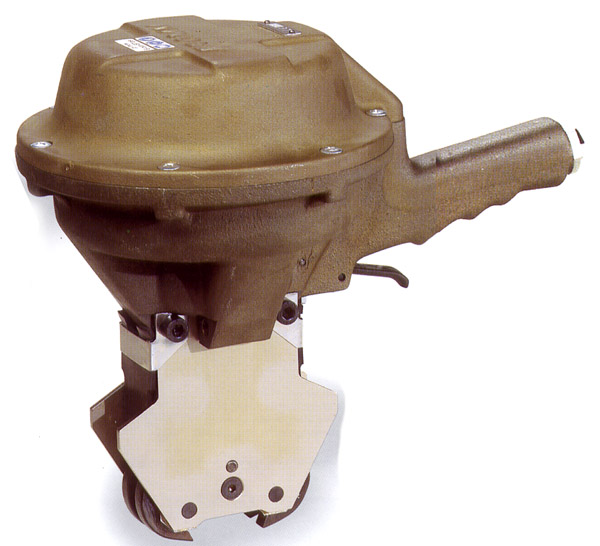

클립이
필요없는 공압식 철밴드 결속기 |
|
△ Model : A384
|
적용
밴드 재질 |
Uniflex
and Ultraflex max.
1100 N/mm2/160'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
9.5-20.0mm/3/8-3/4"
0.38-0.63mm/.015-.025" |
제품
중량 |
10.0kg/22.0
Ibs without suspension
10.5kg/23.2
Ibs with suspension |
평균
결속 강도 |
약 80% |
|
Strap tension
|
the tool is available for different
stages of strap tension
|
|
Suspension
|
Universal suspension braket is supplied
with the tool
|
|
|
|
|
|
▼

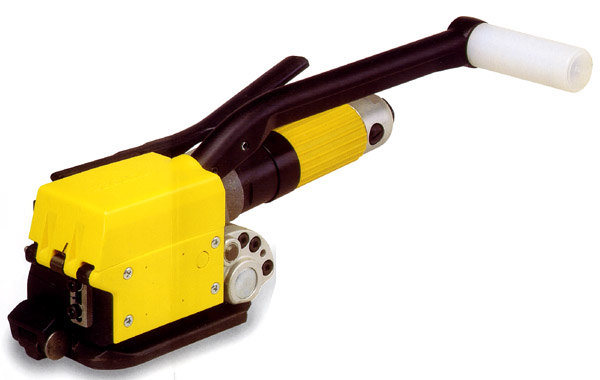

클립이
필요없는 반자동 철밴드 결속기 |
|
|
 △ Model :
A390 / A391 |
적용
밴드 재질 |
A390
: Uniflex regular duty max.
800 N/mm2/123'000psi
A391
: Uniflex high tensile max. 1100 N/mm2/160'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
9.5-20.0mm/3/8-3/4"
0.38-0.58mm/.015-.023" |
제품
중량 |
5.1kg/11.2
Ibs without grip ball
for horizontal
applications.
5.2kg/11.5
Ibs with grip ball
for horizontal
applications. |
평균
결속 강도 |
약 80% |
|
Strap tension
|
6000N / 1350 lbs
|
|
Suspension(옵션)
|
Bolt
and grip ball for horizontal applications ; have
to be ordered separately |
|
|
|
|
▼
공압식 철밴드 결속기 |
|
|
 |
|
|

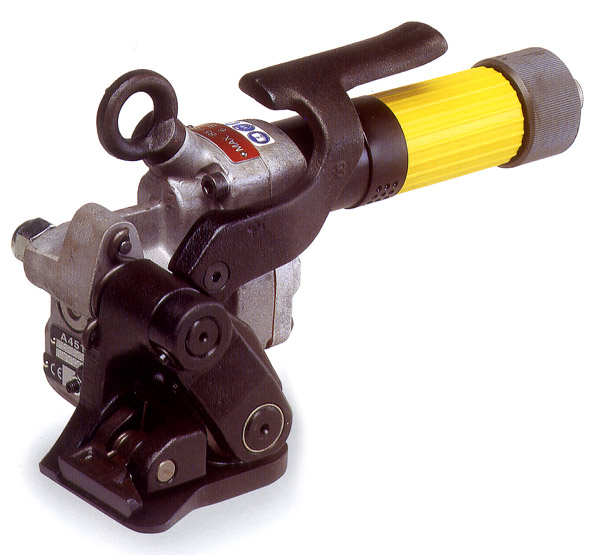

△ Model : A451 |
△ Model : A461 |
모델명 |
A451 |
A461 |
적용
밴드 재질 |
Uniflex and
Uniflex max
1100 N/mm2/160'000psi |
Uniflex and
Uniflex max
1100 N/mm2/160'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
19.0-32.0mm/3/4-1/4"
0.63-1.00mm/.025-.040" |
19.0-32.0mm/3/4-1/4"
0.63-1.00mm/.025-.040" |
제품
중량 |
4.3kg/9.5
Ibs |
4.2kg/9.3
Ibs |
|
Strap tension
|
7500N / 1700 lbs
|
평균결속강도 : 약 75%
|
|
Seal
|
overlap seals see chart
|
overlap seals see chart
|
|
결속작업
|
결속기 A461과 같이 씀
|
조임기 A451와 같이 씀
|
Suspension |
Eye bolt for standard application
is supplied with the tool |
Two different working versions
:
-Version N : Handle 90° to the strap(normal)
-Version
P : Handle parallel to the strap |
|
|
|
▼

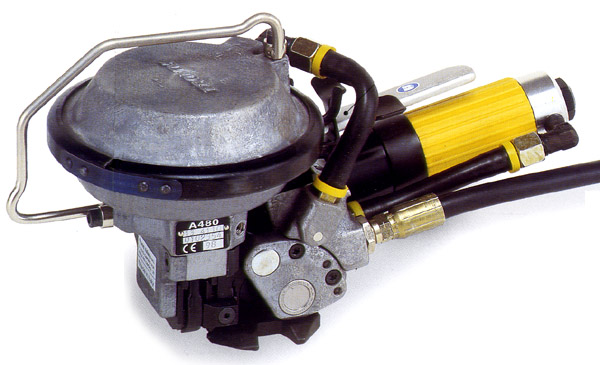

공압식 철밴드 결속기 |
|
|
△ Model : A480
|
적용
밴드 재질 |
Uniflex and
uniflex max.
1100 N/mm2/160'000psi |
적용
밴드 사양 : 밴드 폭
밴드
두께 |
10.0-19.0mm/3/8-3/4"
0.38-0.63mm/.015-.025" |
제품
중량 |
4.5kg/9.9
Ibs without suspension.
4.6kg/10.1 Ibs without suspension.
|
Seals |
Overlap seals,
see chart |
|
Strap tension
|
the tool is available for two different
stages of strap tension, see chart
|
|
Suspension(옵션)
|
Suspension
bracket for standard and vertical applications is
supplied with the tool
Suspension braket for
horizontal and vertical application ; have to be
ordered separately. see accessories |
|
|
